ヒーターベストの製作 ― 2015年11月08日 22時41分
愛媛ヤエン釣り同好会メンバーのyamaさんが
寒くなる前に秘密のアイテムをＧＥＴしたとの
情報を入手しました。^^;
それはサンラインのヒーターベスト！
なんでも去年は大人気ですぐに売り切れて
買えなかったいわくつきのアイテムだとか・・。(;_;)
これから寒くなるので冬の釣りには
絶対に欲しくなるアイテムですね。^^;
このサンラインのヒーターベストの特徴は
①首と背中に装着されているセラミック赤外線ヒータで
瞬時（約１０秒）で温まる。
②３段階の温度調節付き。
強：約６０℃ 3000mAバッテリで約２．５時間
中：約５５℃ 3000mAバッテリで約３．５時間
弱：約５０℃ 3000mAバッテリで約４．５時間
③電源は専用バッテリでなくスマホなどの
モバイルバッテリが使える。（最大２個）
など・・・。
バッテリと充電器無しで実売価格 １６５００円ぐらいです。
コレ欲・し・いな・・。
自分は今まで使い捨てカイロ派でしたがyamaさんの
話を聞いているうちに段々と欲しくなってきました。
欲しいけどｉｚｕｙａｎには高すぎてとても今すぐ
買えるようなアイテムではありません。(;_;)
よし！こうなったら自作で作っちゃえ！っと。（笑）
まずはベースとなるベストを『ワークマン』に行って
物色します。
（ワークマンの防寒グッズ、安いです。）
買ったのは１９００円の中綿が入っているベスト。
とても暖かそうです。↓
今回製作のキモとなる ヒータをネットでいろいろと
調べたところ秋月電子通商のシートヒータが
３００円で一番安くて良さそうです。
さっそくプチ！っとな。です。(￣ー￣)ﾆﾔﾘ
このまま使ってもいいのですが好奇心にかられて
中身を分解してみました。
黄色いナイロン？の中にはシート状の
発熱体が入っています。
スペックは定格：ＤＣ１２Ｖ ０．３～０．４Ａ
最高温度：６０℃
消費電力：３Ｗ （ヒータ温度４５℃の時）
ということなので実際に抵抗値を測定
してみたら４８．２Ωでした。
ちなみに抵抗値はヒーターの温度により変化します。
自分もバッテリにはスマホのモバイルバッテリ（ＤＣ５Ｖ）を
使ってみたかったので以前ヤフオクで落としていた手持ちの
ＤＣ／ＤＣ昇圧コンバータを使ってみました。
スマホのバッテリは５Ｖなのでそのまま接続すると
５Ｖ÷４８．２Ω＝０．１０４Ａ
５Ｖｘ０．１０４Ａ＝０．５２Ｗ
発熱量が0.52Ｗでは全然暖かくならないので５Ｖを
ＤＣ／ＤＣコンバータで１４Ｖ付近に電圧を昇圧します。
このＤＣ／ＤＣコンバータはヤフオクで５００円ぐらいで
手に入ります。
電流も４Ａ流せますので定格的に問題ありません。
次に温度制御はどうしようかな？
電圧可変で温度コントロールすると不安定さと
ロスがありそうだったので秋月電子通商のキットを
一緒に買ってＰＷＭ制御とすることにしました。
なんと５００円なので自分で作るよりメッチャ安いです。
ＤＣ／ＤＣコンバータの出力電圧をこのキットの
入力に入れることにより自由に温度設定が出来ます。
サクサクと制御回路を組み立てていきます。
ＰＷＭ基板のＶＲはスイッチ付きの外付けＶＲに変更して
外付けのつまみで可変出来るようにしました。
回路図です。
ＤＣ／ＤＣコンバータの昇圧電圧はロスを考えて
１４Ｖ付近に設定しました。
これらの基板を小型のタッパーに組込んで
温度制御回路は完成です。
出来上がった温度制御回路をヒーターに接続して
制御動作がうまくいくかどうか試験します。
ＶＲのスイッチを右に回すと電源が入ります。
左の位置ではＯＮの時間が短いので発熱も少ないです。
ＶＲを右に回して行くことにより
デューティ比（ＯＮとＯＦＦの割合）が変化していきます。
ＯＮの時間が長ければヒーターに流れる電流が多くなるので
暖かくなります。
一番右に回すとヒーターに流れる電流（電圧）は常時連続ＯＮとなり
一番暖かくなります。
さていよいよこのフィルムシートをベストに組込みます。
要らなくなった衣服を切って得意の（笑）ミシンを
駆使してヒータのカバーを作っていきます。
これでヒーター部の完成です。
単体シート部が出来たところで５Ｖの電圧を電源装置より
制御回路に入力してうまく温度が上がるかどうか
実験してみました。
電源を入れてＶＲを右に回すと温度が段々と
上がっていきます。
ＶＲを一番右に回した時はＤＣ５Ｖで１．６Ａ近く流れます。
このヒータの抵抗体は温度が低い時に抵抗値が低いので
多くの電流が流れ温度が上がるにつれて抵抗値が上がるので
電流は少なくなるということです。
ヒータ温度のトレンドグラフをとってみました。
このグラフからマックスの５０℃に達するのに約９分間
かかるのがわかります。
セラミックヒータほど速くはありませんが使用上は
問題ないでしょう。(^^♪
９分付近から温度が下がっていくのは電源を切ったからです。

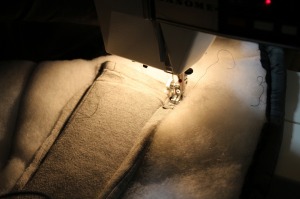

単体シートのデータをとった後、
ヒーターシートをベストの中綿に
縫い付けていきます。
腰の部分を温めたかった為、ヒーターシートの位置はここに
しました。
ヒータの線とバッテリ用の線は前ポケットに後ろから穴を
開けて這わせておきます。
ヒータ取り付けのためにハサミで切った裏生地を
ミシンで縫い付けて完成です。
ベストの裏生地の写真です。↓
写真だけ見るとヒータが内部に組み込まれているとは
判りませんね。^^;
正面向かって右側のポケットに電源スイッチ兼、
温度調節用のＶＲがあるコントローラ、
左側のポケットにはスマホ用のバッテリを
入れることにしました。
スマホ用の５Vリチウムイオンバッテリは
最大１．６Ａの電流が流れるので２Ａを
連続供給できるポートがあるものが必要です。
さてベストの最終確認を行います。
バッテリを接続した状態で最高温度を測ってみると
５７．７℃でした。
裏側です。
ポケットのボタンをしたらとても暖かいヒータが組み込まれている
ベストには見えませんね・・・。(^^♪
動画です。↓
試着した感想はとても暖かいです。
後は実釣で動作確認かな？
定価（税抜き）：５０００円 （バッテリ、充電器は除きます。）
【内訳】
ベスト：1900円
シートヒータ：300円
ＰＷＭキット：500円
送料：500円
ＤＣ／ＤＣコンバータ：1000円（送料含む）
その他：800円
イズライン HOＴ ヒーターベスト 堂々の完成！
なんちゃって（笑）＼(^o^)／
あ！ちなみにこのベストは非売品です。^^;
by.ｉｚｕｙａｎ
夜の海へ（ヒーターベスト改良） ― 2015年11月11日 23時20分
自作したヒーターベストの効果をどうしても確かめたくて
平日であるのにもかかわらず仕事帰りに夜の海に
出撃してみました。
イズライン製のこのヒーターベストを 『ｉｚｕｙａｎベスト』
と名付けて特許庁に商標登録の出願を行いました。
（でへへ・・うそです。^^; ）
さて釣り場について車から出るとさすがに１１月なので
夜の海は寒いです。
さっそくizynaベストを着こみ念のためフリース製の
ジャケットをその上に着込みます。

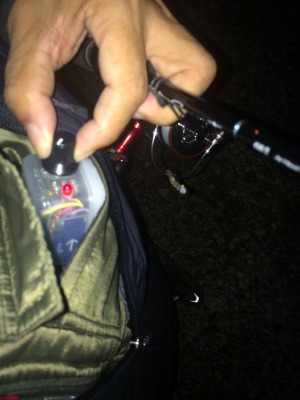

そしてバッテリの電源をＯＮにして
温度制御コントローラのスイッチをカチっと
ＯＮにします。
データを見るためＵＳＢテスターを接続しています。
電源をいれてＶＲをマックスにすると最初は１．４Ａぐらい
流れますがしばらくすると温度が上がってくると１．１５Ａ
ぐらいで安定します。
５Ｖｘ１．１５Ａ＝５．７５W＝発熱量となります。
今回使っているスマホバッテリは最大５Ｖで２．４Ａ出力
できますので容量的には十分ですが
１Ａ出力のスマホバッテリを使う場合は
ＤＣ／ＤＣコンバータの出力電圧を下げないと
容量不足となりますので注意が必要です。
さて今日の釣り場は初めての場所ですが
適当にアジングしてみます。
実は今回、頭の中はアジのことより内心”izuyanベスト”がうまく
動作するかどうかでいっぱいなのです。
ははは ^^;
その結果、アジングに集中を欠いたせいかライントラブルで
糸がグチャグチャに・・。
こんなことになるなんて釣り師として恥ずかしいなあ・・。
仕方ないのでその場に座り込み糸のもつれを
解きほぐそうとしますがラインが細くて
１時間以上格闘するけどラインが途中で切れて
試合終了。(;_;)
じっと座っていたら海風でメッチャ寒いのですが
このizuyanベストのおかげで寒さに耐えることが
出来ました。(^^♪
ＵＳＢテスターの積算計を見ると
（２２１２ｍＡｈ－０２０８ｍＡｈ）÷１．０３Ａ＝約２ｈ
今日電源を入れてから約２時間たっています。
とくに回路的には問題は無さそうです。
アジングをやってる時間は実質３０分程でしたが
アタリも無く一匹も釣れずライントラブルで
心が折れたのでアジング終了としました。
さてｉｚｕｙａｎベストを着ていてあることに気が付きました。
それはヒーターが入っている腰の部分を手で
体に押し付けるとさらに暖かいのです。
確かにホッカイロは体に直接貼るので少量の
発熱量でも暖かく感じます。
そこでこんなベルトを試しに巻いてヒーター部分を
グッと腰に密着させると・・・。
わお！＼(^o^)／
更に暖かいです。
さっそくこの実験を元にｉｚｕｙａｎベストの
改良を行いました。
次の日、バックル付きのベルトを買ってきます。
このバックルベルトをヒーターユニットの裏側に通して
腰に巻きつける事にしました。
ベストの裏地に穴を開けてベルトを通します。
この時、ベルトがヒーターユニットの裏側になるように
注意します。
このままだとベルトを締めた時に強度が弱いので
丈夫なジーンズ生地で両サイドにベルト押さえを
作って補強します。
左右２枚作ります。

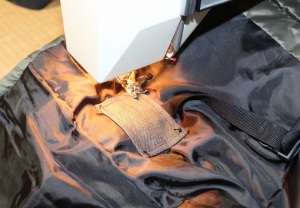

これをベルトを通した穴の上からミシンで
縫い付けていきます。
ベルトが抜けてしまわないようにベルトの通線口を
絞ります。
全体の写真です。
試着してみます。
ベストを着用した後にバックルを締め付けて
ヒーターユニットを腰に密着させます。
やはりベルトで腰に密着させた方が全然暖かいです。
izuyanベスト改良完了！
これでまた野望？に一歩近づいた。
ははは・・。
＼(^o^)／
ｂｙ.ｉｚｕｙａｎ
