アタリセンサ受信機にバイブレーション機能追加 ― 2016年04月19日 23時44分
無線式アタリセンサ受信機に
バイブレーション機能を
付けてみました。
ポケットに入れておいてもアタリが確実にわかるように
です。^^;
受信機に追加するバイブレータには
以前水没したｉｐｈｏｎｅから取り出して
何かに使おうとジャンク箱に入れていた
超小型（全長１０mm)の振動モータを使います。
ついに出番がやってきました。（笑）
受信機のニッケル水素電池のバッテリ電圧である
２．４Ｖを振動モータにかけたところ約0.1Ａぐらいの
電流が流れました。
無線モジュールの出力ではこのままではモータを
駆動できないのでダーリントン接続のトランジスタを
使ってバッファします。
今回はモータ駆動用でコレクタ電流が10Ａの
２ＳＢ１２５９をスイッチング素子として使いました。
超余裕のスペックです。(^^)
ここで重要なのは負論理の（ＯＮで０Ｖ）出力なので
ＰＮＰ型のトランジスタを使うことです。
ＶＣＥ(sat)がmax１．５Ｖなのでちょっとロスが
大きいかな？
このモータは結構低い電圧から回るので
まあいいや・・。
とりあえず回路図です。
といっても外付けに電流制限用の抵抗を1個つけるだけです。
入力をN（マイナス）に落とすとトランジスタがＯＮして
振動モータが回ります。
入力側の抵抗値は計算で決めるのが面倒だったので
実験で決めました。
３．３kΩぐらいからＴrはスイッチングするので安定動作
させるにはもうちょっと電流を流した方が良いので
２．７kΩぐらいでいいやろ。
あまり小さいくすると電気食うし・・(^^)。
まあ、かなり適当です。（笑）

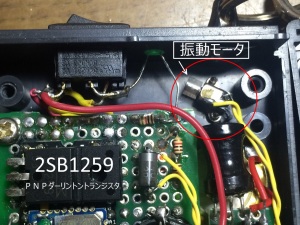

振動モータを受信機に組込みます。
受信機のケースにピンバイスで穴を開けます。
振動モータをネジで固定して
モータ駆動回路を組込んで完成です。
動画です。
アタリセンサの受信機がＯＮになるとブザー音と
一緒に振動モータが回転してケースが
プルプル震えます。(^^♪
もう少し振動が大きい方がいいかなあ？
ちょっと改良の余地が有るかも？^^;
by.izuyan
