アタリセンサー受信機の誤動作対策 ― 2020年02月29日 17時41分
先週 久しぶりに自作無線式のアタリセンサーを車の中で
使っていてアタリもないのに圧電ブザーの小さい音が
受信機の向きによっては聞こえてくるという現象に気がついた。
そういえば昨年西条のMさんとヤエンに行って使った時も
このような現象が昼間有ったことを思い出した。
その時はなんらかのノイズの影響で誤動作しているのかな？と思い
あまり気には留めていませんでした。(´・ω・｀)

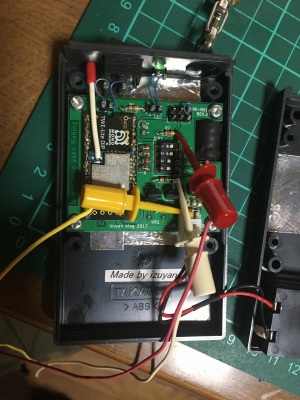

ちょっと気になって後日受信機を分解して
いろいろと調べてみます。
家では全然誤動作しないのでやっぱり釣り場では
海の近くに何らかのノイズ源が近くにあったのかな？
なんて思いましたが受信機を傾けたり移動して調べて
いるうちにあることに気が付きました。
それは電球(光源）の近くに行って受信機の向きを変えたりすると
圧電ブザーから小さい音が鳴ったり、鳴らなかったりと
なぜか誤動作するようなのです。♪
あ！わかったぞ！
これって受信機が光に反応してる。
実験動画です。↓
【アタリセンサー受信機】 が
なんと光にも反応する 【光センサー受信機】 にも
なっていた・・・。^^;
送信機からのアタリ信号でイカの目にあるＬＥＤが光ると
同時に圧電ブザーがなる仕組みなんですが、
なんとこのＬＥＤが光センサーにもなっており
日中の明るい太陽光に反応していたとは・・。
回路図をしげしげと眺めて原因と対策を考えました。
【原因】
送信機からの無線によるアタリ信号を受けて
TWE-liteからの出力ビットがＯＮ
（負論理なので０Ｖ）になるとスイッチングトランジスタが
ＯＮになりブザーとＬＥＤが光る仕組みなのですが、
光（太陽光）がパネル面のＬＥＤに当たると電圧が発生して
誤動作するんですね。(;O;)
今まで夜だったり、雨の日だったり、ポケットに
いれてたりと受信機にあまり光が当たらない状態で
使っていたのでこの事に気が付きませんでした。
(´・ω・`)
【対策】
光がＬＥＤに当たりLEDからの起電力で
スイッチングＴｒの入力電位がふらついて
誤動作しないようにトランジスタＱ２の入力側に
プルアップ抵抗を入れることで対策とします。
これでＴｒ入力の電位が完全に０VにならないとスイッチングＴｒ
は動作しないのでブザーは鳴らないはずです。

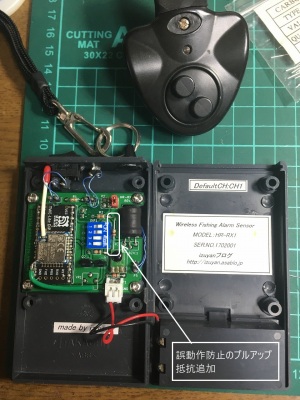

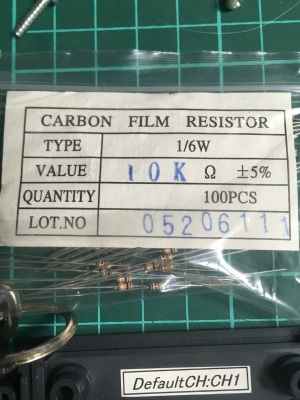

１０ｋΩのプルアップ抵抗をTr の入力側につけて基板の
誤動作対策は完了です。
対策後はＬＥＤに光を当てても圧電ブザーは
鳴らなくなりました。
ついでにプリント基板が古いパターンの受信機も同様に
対策しました。
最後にＬＥＤ単体でライトの光を当て
電圧が発生するのかをテスターで調べました。
うわ！電圧が発生しているよ。
まるでソーラーパネルです。^^;
【お願い】
いままで無線式アタリセンサーを過去何人かの方々に
製作して配布してきましたが、もし受信機の光による
誤動作対策を希望される方がいましたら
御連絡願います。
こちらに受信機を送付していただければ
改造して返却したいと思います。
by．izuyan
